应用领域

壁挂电源是我公司专为小容量直流系统而设计，系统采用一体化设计思想，由整流模块、监控模块、降压模块、配电单元和电池安装箱构成；具有体积小、结构简单等特点，适合构成220V38Ah、110V65Ah以下的系统，适用于小型开闭所、10KV小型用户站及箱式变电站使用。

系统组成

信号箱(可选配)

提供20路报警信号输入，事故信号数量可选择，具有事故和预告两种声音(可配多个信号箱)

尺寸：700(高)*450(宽)*240(厚)

电源箱

具有两路交流(单相AC220V)输入或一路市电(220V)和一路PT(PT100V)电源输入

最多可装配4台模块

降压模块3A一台绝缘闪光模块；提供闪光回路输出及母线绝缘

电池巡检：最多可检测18节12V电池(可选配)技术规范

馈出回路：最多可安装8个50A以下断路器

尺寸：700(高)*450(宽)*240(厚)

电源箱

尺寸：700(高)*600(宽)*240(厚)；50HZ+10%

系统最大可配置220V40Ah电池(用两个电池箱)

产品特点

适合构成38Ah/220V、65Ab/110V、65Ah/48V以下的系统

充电模块和降压单元均采用带电热插拔技术，安装维护方便

可安装4个2A/220V、4A/110V、5A/48V自然冷充电模块

降压单元具有自动硅降压功能，最大电流2A，冲击电流30A/0.50

监控器采用LCD显示，汉字菜单，按键操作，可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准

监控器具有电池自动管理功能

监控器可以挂接电池巡检单元，完成18只电池的电压检测

监控器监测电池电压、控母电压，控母电流、电池充放电电流及模块状态

提供RS232/RS485通讯接口，有RTU、CDT、MODBUS三种通讯规约选择，实现与电站自动化系统连接

提供2路单相交流输入或PT100输

PT供电时系统自动限制输出功率，输出电流1.0A

系统还可以配置逆变模块，满足事故照明系统的需要

具有母线绝缘监测及母线闪光功能

技术规范

交流输入 220V±15%

PT电压 100V±10%

电网频率 50Hz±10%

功率因数 ≥93%

输出电压可调 180V-280V连续可调（220V系统）

90V-140V连续可调（110V系统）

30V-60V连续可调（48V系统）

输出限流 0.2A-2.5A（单模块）

稳压精度 ≤±0.5%

稳流精度 ≤0.5%

波纹系数 ≤±0.1%

均流度 ≤3%

效率 ≥93%

过压保护 280V±2V（220V），140V±2V（110V），60V±2V（48V）

绝缘电阻 ≥10MΩ

绝缘强度输出对地、输入对地、输入对输出施加2KVAC，时间1min无飞弧无闪络

相对湿度 ≤90%

环境温度 -5℃—+45℃

可闻噪音 ≤55dB

外形尺寸 450（宽）×700（高）×235（厚）

重量 20KG（满配置）

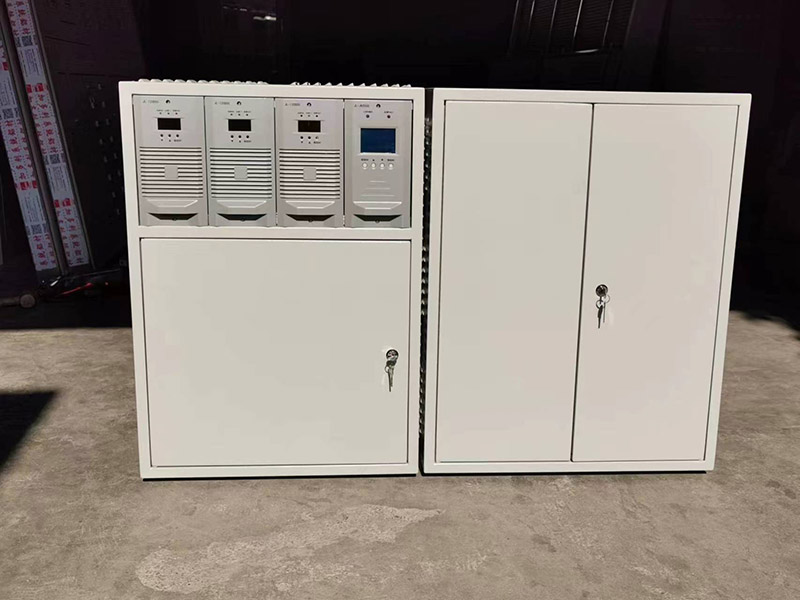

产品展示
