KKD 电力专用不间断电源

产品概述

KKD系列电力专用UPS、DBW旁路稳压柜、KX系列馈线柜是针对中国电力的发展要求，专为发电厂、变电厂配电所设计的电源产品，具有双变化在线式、零转化功能。主要用于电力远动、RTU、电力载波、电力监控等。市电正常时，单相220V(或三相380V)经过隔离、整流滤波后通过逆变器给负载供电;若交流电网输入异常或断电时，则由电力系统后备的直流屏经逆止二极管逆变供电，当直流屏欠压货断电时，静态开关切换到旁路供电;市电恢复正常时，自动切换到市电逆变供电。若逆变器过载或故障时，转为旁路供电，同时发出警告信号。

应用领域

广泛应用于发电厂、变电站、配电所等。

产品特点

● 采用全数字化控制技术输入输出全隔离

● 直流屏与市电完全隔离

● 采用PWM脉宽调制，全桥IGBT逆变技术，完全满足从0到100%负载的跃变

● 大屏幕中英文菜单，流程图运行状态直观显示，灵活的实现了人机对话的功能

● 采用输入输出过欠压保护、输入浪涌保护、相序保护、直流低压保护、输出过保护、温度过高保护等多种系统保护和报警功能

● 采用瞬时控制方式和有效值等多种反馈控制，实现了高动态调节，减小电压失真度数数字化控制静态开关零切换

● DCS模拟量输出报警信号，方便与监控中心通讯无源接点和RS232/485监控

● 直观的机械式表头指示采用电力标准屏柜设计

分项功能介绍

整流器：

单相/三相交流市电通过匹配隔离变压器送至整流器的输入，当市电电压在+20%，负载在100%的范围内变化时,整流器输出高稳定的直流电压(精度±1%)

逆变器：

采用SPWM技术，通过IGBT模块逆变器把直流电压变换为标准的正弦波交流电压，从而最大程度地降低失真度在负载变化时取得极好的动态特性。

双路市电输入：

可选的双路输入，当常用供电异常或故障时，转为备用电源供电，两路交流输入都故障时，自动转为直流屏供电，且转换时间为零。

静态开关：

数字控制静态开关可实现不间断供电，完成旁路与逆变的切换功能，并设置有自动和手动模式。

智能监控：

通过RS232/RS485、无源接点、模拟电量变松信号将UPS的工作状态和数据实时传输到DCS系统，实现智能监控。

KKD 系列技术参数

型号	KKD3110	KKD3115	KKD3120	KKD3130	KKD3140	KKD3150	KKD3160	KKD3180
标称容量	10KVA	15KVA	20KVA	30KVA	40KVA	50KVA	60KVA	80KVA
工作方式及原理	线式供电、静态旁路开关（无间断切换），双重转换技术输入/输出、直流电压完全隔离
交流输入相数	单相/三相
标称相电压	220V±1%（稳态负载），220V±3%（负载波动）
标称频率	50Hz/60Hz ±0.5(电池供电)
输入功率因数	≥0.8
输入波形	正弦波
总谐波失真	线性负载＜2%，非线性负载＜4%
动态负载	< 5%
瞬间恢复时间	10 <ms
过载能力	125%1min,150%1s
满载效率	91%	91%	92%	92%	92%	93%	93%	95%
电脑通讯接口	无源接口/RS232（远程网络监控选件）
运行温度	0℃~40℃
相对湿度	30%~90%（无凝结）
运行高度	< 200m（每增加100m下降1%，最高4000m）
冷却方式	强制通行（温控式）
噪音	48-55dB		53-65dB				55-65dB
箱体颜色	灰白色（可选）
尺寸(W×D×H)(mm)	800×600×2260 800×800×2260				1000×800×2260 1200×800×2260
主机总量	246	345	398	475	570	660	910	960
选件	RS485/网络适配器（SNMP）/谐波补偿柜/输入隔离离柜 /防雷装置/旁路稳压柜/可根据要求设计机柜尺寸

注：内置蓄电池机型及特殊电压要求，可根据用户实际情况定做，另行报价。

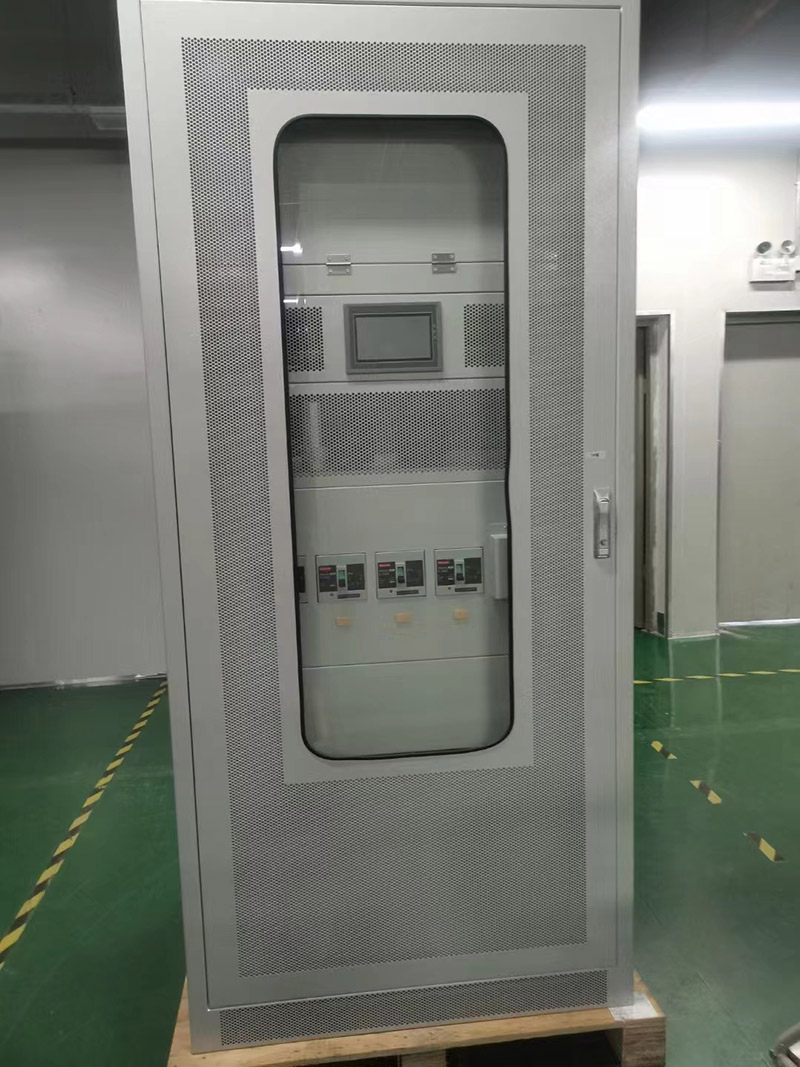

产品展示
